冷拉無縫方管

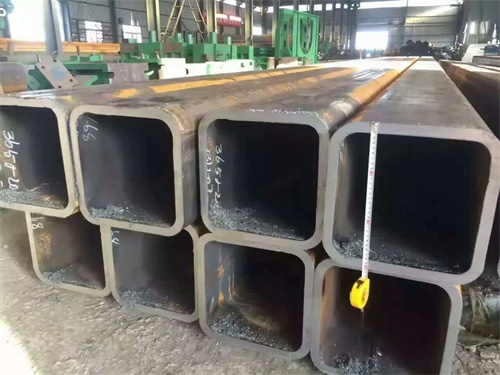

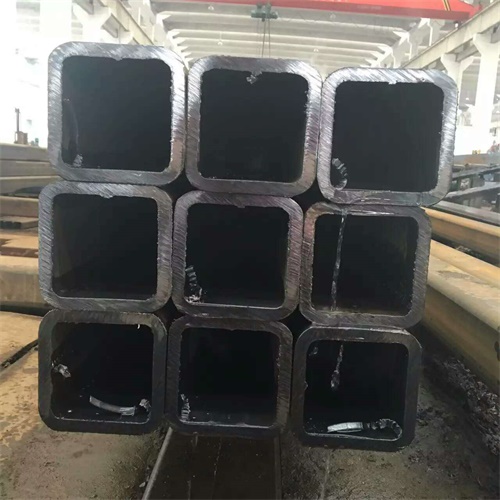

　　冷拉無縫方管是一種通過冷加工工藝(冷拔或冷軋)制造的高精度無縫鋼管，其截面為方形，具有高強度、高尺寸精度和優異的表面質量。以下從生產工藝、性能特點、應用領域、質量控制及市場趨勢等方面進行全面解析：

　　一、核心生產工藝與技術突破

　　冷拉無縫方管的生產以冷拔工藝為核心，結合精密模具設計和智能化控制，實現從圓管到方管的變形。典型流程包括：

　　1. 坯料準備

　　選用熱軋無縫鋼管或焊接鋼管作為原料，外徑通常在10500mm，壁厚130mm。坯料需經過酸洗去除氧化皮，并通過超聲波探傷檢測內部缺陷。

　　2. 冷拔變形

　　將坯料通過多級冷拔機，利用模具的拉拔力使其截面逐漸從圓形變為方形。關鍵工藝包括：

　　空拔與襯芯拔制：空拔用于減徑，襯芯拔制可同時控制內外徑，壁厚公差達±0.05mm。

　　多道次拉拔：通過38道次拉拔，變形量控制在30%45%，晶粒細化至ASTM 12級，抗拉強度提升至800MPa以上。

　　3. 退火與應力消除

　　冷拔后需進行電退火處理(溫度300450℃)，消除內部應力，恢復材料韌性，避免使用中開裂。

　　4. 表面處理

　　酸洗鈍化：采用梯度鹽酸溶液配合超聲波震蕩，去除殘留氧化皮，表面粗糙度Ra≤1.6μm。

　　鍍鋅與涂層：熱鍍鋅層厚度可達80μm以上，鹽霧試驗超1000小時;納米涂層(如鈦鋁氮)可提升耐磨壽命58倍。

　　5. 質量檢測

　　包括尺寸精度(外徑公差±0.1mm，壁厚偏差≤5%)、力學性能(拉伸試驗、硬度測試)、無損檢測(渦流探傷、超聲波檢測)等。

　　二、性能特點與材料優勢

　　1. 高強度與輕量化

　　冷加工硬化使Q345B材質的屈服強度達345MPa以上，較熱軋方管提升20%30%。例如，壁厚1.2mm的Q345B冷拉方管可替代2.0mm的熱軋管，減重30%仍滿足承載要求。

　　2. 高尺寸精度

　　外徑公差±0.1mm，直線度≤0.1mm/m，角部R角可控制在13倍壁厚，適用于精密機械裝配。

　　3. 耐腐蝕性與表面質量

　　鍍鋅層或環氧樹脂涂層可抵御酸雨、鹽霧等侵蝕，表面粗糙度Ra≤0.8μm，減少流體阻力，適用于化工管道和食品設備。

　　4. 抗疲勞與抗震性能

　　冷拔工藝使金屬流線沿方管輪廓分布，疲勞壽命較焊接方管延長35倍，適用于地震多發區的建筑結構。

　　三、典型應用領域

　　1. 建筑與結構工程

　　高層鋼結構：上海中心大廈的巨型支撐框架采用Q390D級冷拉方管，單根承重達800噸。

　　橋梁與軌道交通：磁懸浮軌道梁用雙層壁方管，內部填充吸音材料，降噪12分貝。

　　光伏支架：光伏跟蹤系統的旋轉主軸通過冷拔工藝實現40℃至80℃工況下的0.05°定位精度，提升發電量18%22%。

　　2. 機械制造與汽車工業

　　液壓系統：冷拉方管用于油缸和液壓管路，耐壓達35MPa以上，表面粗糙度Ra≤0.4μm確保密封性。

　　汽車零部件：新能源汽車電池包支架采用冷拉方管，減重23%且滿足300MPa承載要求，同時符合IP67防護標準。

　　3. 能源與環保設備

　　氫能儲運：70MPa儲氫瓶內膽用冷拔無縫方管，壁厚均勻性誤差<5%，儲氫密度達5.7wt%。

　　化工管道：耐酸不銹鋼方管(如316L)用于輸送腐蝕性介質，壽命較普通焊管延長3倍。
