q345b鍍鋅方管

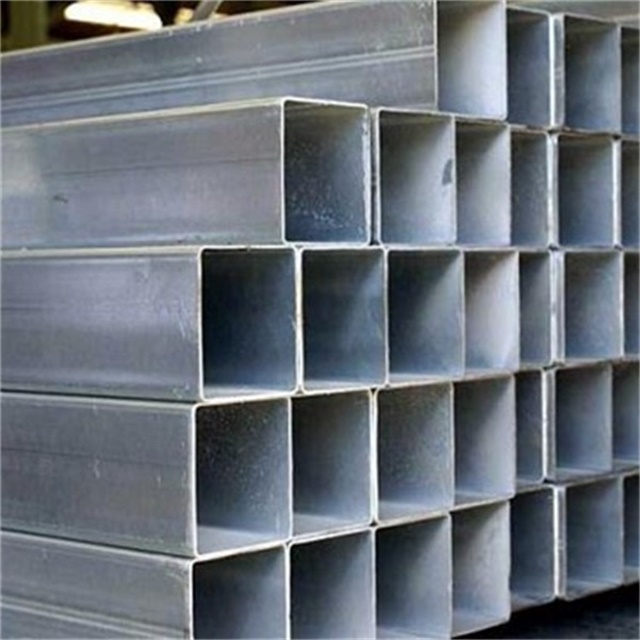

　　q345b鍍鋅方管是一種以低合金高強度結構鋼q345b為基材，經熱鍍鋅工藝處理的方形管材，兼具優異的力學性能與長效耐腐蝕性，廣泛應用于建筑、機械、橋梁等領域。以下是其核心特性、應用場景及選購要點的詳細解析：

　　一、核心材質與性能參數

　　1. 基材特性(q345b)

　　化學成分：碳(C)≤0.20%，錳(Mn)1.0%-1.60%，硅(Si)≤0.55%，磷(P)≤0.035%，硫(S)≤0.035%，并可添加釩(V)等合金元素提升強度。

　　力學性能：

　　屈服強度：≥345 MPa(厚度≤16mm時)，抗拉強度470-630 MPa，伸長率≥22%;

　　沖擊韌性：0℃時沖擊功≥34 J，適用于低溫環境。

　　2. 鍍鋅工藝與性能

　　熱鍍鋅工藝：將方管浸入450-480℃熔融鋅液中，形成鋅-鐵合金層+純鋅層的雙層結構，鋅層厚度≥35μm(部分高端產品達85μm)。

　　耐腐蝕性：

　　鹽霧試驗：中性鹽霧環境下可耐受720小時無紅銹(鋅層厚度85μm時)，重工業區壽命13年、城市環境30年、海洋環境50年;

　　附著力：通過彎曲試驗(180°無裂紋)和硫酸銅浸漬測試(4次不露鐵)。

　　二、規格與重量計算

　　1. 常用規格

　　邊長范圍：20×20mm至600×600mm(方管)，80×120mm等(矩形管);

　　壁厚范圍：0.6mm(薄壁)至28mm(厚壁)，常用如50×50×3mm、200×200×10mm;

　　長度：常規6米，可定制12米或其他定尺。

　　2. 重量計算

　　理論重量公式：

　　\[

　　\text{每米重量(kg/m)} = 4 \times \text{壁厚(mm)} \times (\text{邊長(mm)} \text{壁厚(mm)}) \times 0.00785

　　\]

　　例如：40×40×3.5mm方管重量約3.85kg/m，200×200×10mm方管約58.2kg/m。

　　三、應用領域與典型案例

　　1. 建筑結構

　　高層建筑框架：q345b鍍鋅方管強度高、耐腐蝕，可替代傳統工字鋼，減少用鋼量并延長維護周期。

　　玻璃幕墻支撐：如杭州亞運場館采用200×200×8mm q345b熱鍍鋅方管，鋅層厚度85μm，抵御錢塘江畔高濕度與鹽霧腐蝕，設計壽命50年。

　　2. 橋梁與基礎設施

　　跨海大橋構件：寧波舟山港液化天然氣管道采用定制DN300×10mm熱鍍鋅方管，結合環氧樹脂涂層，通過1000小時鹽霧試驗，運行5年無泄漏。

　　高速公路護欄：q345b鍍鋅方管抗彎性能優異，可承受車輛撞擊力，同時減少頻繁防腐維護成本。

　　3. 工業與機械制造

　　重型設備支架：如起重機軌道梁、化工反應釜支撐結構，利用其高強度與抗疲勞性能。

　　汽車制造：車身結構件(如防撞梁)采用q345b鍍鋅方管，兼顧輕量化與安全性。

　　4. 能源與環保

　　光伏支架系統：嘉興某光伏項目采用80×80×4mm Q235B熱鍍鋅方管(鋅層65μm)，表面噴涂抗UV粉末涂料，使用壽命超25年。

　　污水處理設備：耐酸堿腐蝕的鍍鋅方管用于水池框架、管道支架，降低設備更換頻率。

　　四、生產工藝與質量控制

　　1. 生產流程

　　基材加工：q345b熱軋/冷軋帶鋼經冷彎成型、高頻焊接制成方管坯料。

　　熱鍍鋅處理：

　　1. 前處理：酸洗去除表面鐵銹，水洗后助鍍(氯化銨/氯化鋅溶液);

　　2. 浸鍍：450-480℃鋅液中浸鍍30-60秒，形成合金層與純鋅層;

　　3. 后處理：水冷、鈍化(鉻酸鹽或無鉻鈍化)，提升表面抗氧化性。

　　2. 質量檢測

　　鍍層檢測：磁性測厚儀檢測鋅層厚度(偏差≤±10%)，硫酸銅浸漬法驗證附著力。

　　力學性能：拉伸試驗(屈服強度、抗拉強度)、沖擊試驗(0℃沖擊功)。

　　尺寸精度：外徑公差±0.2mm，壁厚偏差±0.1mm，彎曲度≤1.5mm/m。

　　五、采購與使用建議

　　1. 選購要點

　　材質驗證：要求供應商提供q345b材質報告(化學成分、力學性能)，并核對鍍鋅層厚度檢測數據。

　　工藝選擇：優先選擇熱鍍鋅(鋅層≥50μm)，避免冷鍍鋅(電鍍鋅)用于戶外或高腐蝕環境。

　　表面質量：檢查鋅層是否均勻、無氣泡、無剝落，切口處是否有鋅層覆蓋(防止切口銹蝕)。

　　2. 價格參考

　　2025年市場價：q345b熱鍍鋅方管(常規規格)價格約4380-4600元/噸，壁厚越厚、口徑越大價格越高。

　　影響因素：鋼材原料價格波動、鍍鋅層厚度要求、定制加工(如打孔、彎弧)費用。

　　3. 安裝與維護

　　焊接工藝：采用CO?氣體保護焊，焊前清除焊接區域鋅層(可用機械打磨或酸洗)，焊后對焊縫及熱影響區補涂富鋅漆。

　　定期檢查：每2-3年檢查鋅層破損情況，對劃傷、銹蝕部位進行修補(補刷冷鍍鋅漆或熱噴涂鋅)。

　　六、執行標準與供應商推薦

　　1. 國內標準

　　結構用方管：GB/T 6728-2017(冷彎空心型鋼)、GB/T 3094-2012(冷拔異型鋼管)。

　　鍍鋅層標準：GB/T 13912-2020(熱浸鍍鋅層技術要求)，鋅層重量平均值≥500g/m2。

　　2. 國際標準

　　美標：ASTM A500 Grade B(結構用冷成型焊接方管)。

　　歐標：EN 10219-1-2006(非合金及細晶粒冷成型焊接空心型材)。

　　3. 優質供應商

　　山東聊城地區：山東鑫鳳寶管業、山東通洋金屬制品，提供大口徑方管(≤600×600mm)，支持3天內發貨。

　　華東地區：寧波鄞州鼎尖物資，專注高端定制，提供鋅層厚度85μm的q345b熱鍍鋅方管，適用于嚴苛環境。

　　q345b鍍鋅方管憑借“高強度+長效防腐”的雙重優勢，已成為現代工程建設中不可替代的結構材料。在實際應用中，需結合具體工況選擇合適規格與工藝，并嚴格把控質量，以充分發揮其性能潛力。
